A vizsgálat elvi alapjai:
Az anyagi pont egyensúlyának az a feltétele, hogy a rá ható erők eredője nulla legyen.
 |
Szükséges eszközök
|
A mérés menete:

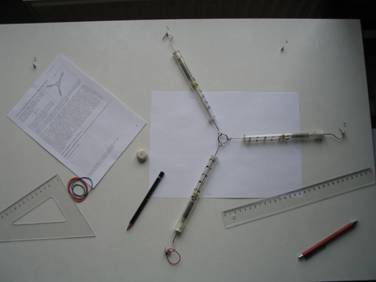

A rajzlapot a rajzszegekkel a rajztáblára erősítjük. Három szöget tetszőlegesen, de nem szimmetrikus helyen beütjük a rajztáblába.
A csavaralátét lesz az a "pontszerű test", amelyre az erők hatnak. A két erőmérő horgát beakasztjuk a csavaranyába. Az erőmérők másik végét egy-egy szögbe akasztjuk.
- Rögzítjük a csavaranyát úgy, hogy az erőmérők megfeszített állapotban legyenek.
- Megjelöljük az erők hatásvonalát.
- Leolvassuk az erők nagyságát.
- Célszerűen méretezve közös pontból kiindulva megszerkesztjük az erők eredőjét.
- A szerkesztés alapján megrajzoljuk az eredőerő ellenerejét.
- Méréssel igazoljuk, hogy valóban ekkora-e az egyensúlyozó erő.
Mérési eredmények:
A rajzlapon találhatók.
Megállapítás:
Bármely két erő eredője egyenlő nagyságú, közös hatásvonalú, de ellentétes irányú a harmadik erővel.

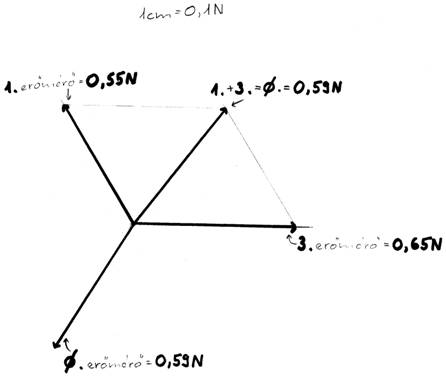

1, mérési összeállítás

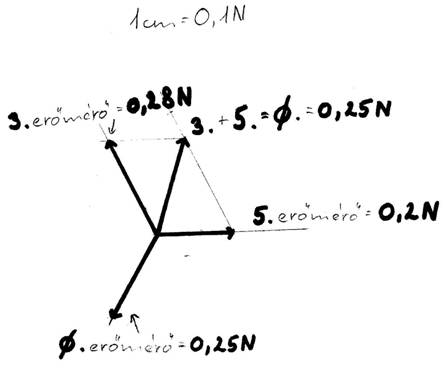

2, mérési összeállítás

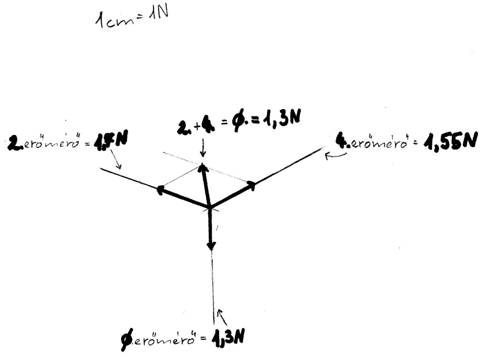

3, mérési összeállítás
