A Newton-kísérlethez használt eszköz egy gondosan síkba csiszolt üveglemezből és egy nagy (több méter) görbületi sugarú síkdomború üvegtestből áll. Utóbbi domború felülete a síklemez felületével érintkezik. A két darabot fémkeret tartja össze.
Állítsunk optikai padra - a párhuzamos nyaláb útjába - egy Newton-eszközt
és egy V1 vetítőlencsét (f = 10
cm)! A Newton-eszköz - egyelőre - a rendszer optikai tengelyére merőlegesen
álljon! Képezzük le az eszköz felületét egy kb. 1 méterre állított ernyőre:
Az ernyőn koncentrikus, kifelé sűrűsödő színes gyűrűrendszer jelenik meg.
(Newton színes gyűrűi, az egyenlő vastagság görbéi.) Monokromatikus (vörös)
fényben fekete-vörös gyűrűket látunk. A gyűrűrendszer közepe - átmenő fényben
- világos.
Fordítsuk el kissé a Newton-eszközt és tükröt, valamint újabb V2
vetítőlencsét

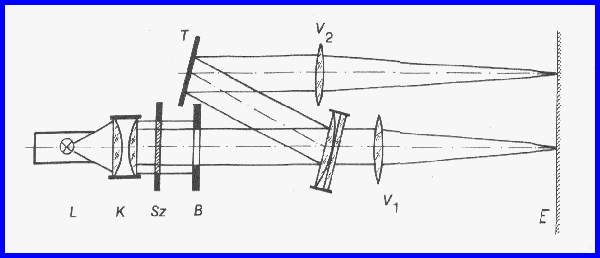

beállítva, a visszavert sugarakkal is képezzük le a felületét! (Az ábra
ezt az állapotot tünteti fel.). A Newton-gyűrűk a visszavert fényben kontrasztosan
jelennek meg. (Az átmenő fényben leképezett jelenség kevésbé kontrasztos,
mert a direkt sugarak "elnyomják" a látványt.)
A jelenséget az ábrának megfelelő elrendezésben célszerű bemutatni.
Így az egymás mellett megjelenő két interferogramon jól látható a - visszaverődéskor
jelentkező - fázisugrás következménye: A visszavert fényben a gyűrűrendszer
közepe - ellentétben az átmenő fényhez tartozóéval - sötét. (A fázisugrás
hatása a többi gyűrűnél is jelentkezik.)
Ha a Newton-gyűrűket lézerfényben mutatjuk be, akkor teleszkópikus
lencserendszerrel tágított, paralel lézernyalábot használjunk. Az átmenő
sugarak interferenciaképe nagyon kontrasztszegény. A visszavert fényben
jelentkező gyűrűrendszer bemutatásához nincs szükség vetítőlencsére.
