Szilárd testek kicsiny deformációjának kimutatása

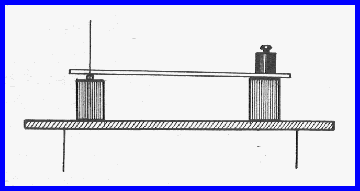

Állítsuk össze az ábrán vázolt kísérletet! Helyezzünk az asztalra egymástól kb. 1 m távolságra két darab 20-30 cm magas fahasábot! Az egyiknek a felső lapjára - görgőnek - tegyünk egy gombostűt, amely egyben a vele átszúrt hurkapálcának a forgástengelye is! Ezután kössük össze a két hasábot lapos fémrúddal, és a görgő nélküli végét rögzítsük például egy 5 kg tömegű  teherrel!

 Ha a hasábok közötti részen megnyomjuk az asztallapot, a hurkapálca jól láthatóan elfordul, kibillen függőleges állásából. Az erőhatás megszűntével pedig visszaáll eredeti helyzetébe. Ha az asztal lapját alulról felfelé nyomjuk, a pálca az előzővel ellentétes irányban tér ki. A tapasztaltak azt bizonyítják, hogy nyomásra az asztal deformálódott; a hasábok felső végei egymás felé, illetve egymástól elhajoltak, s az egyik végén rögzített fémrúd másik vége a görgőn csúszásmentesen elmozdult, miközben a gombostű  mint tengely, s vele együtt a hurkapálca is elfordult.
